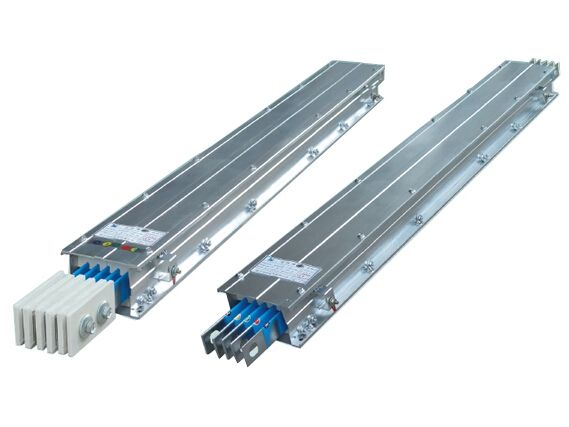

LMC铝合金空气绝缘封闭母线槽

LMC铝合金空气绝缘封闭母线槽

LMC铝合金空气绝缘封闭母线槽
适用范围
LMC系列铝合金空气绝缘封闭母线，专供交流三相四线、三相五线制，频率50~ 60Hz,额定电压至660v额定工作电流100 ~ 4000A的供配电系统传输电能之用。主要应用于现代化的厂房、车间和高层建筑，特别适用于空气湿度较大和盐雾污染较大的场所。

1、结构特点
母线槽外壳采用冷压成型的轨道铝合金型材，装配简单快捷，外形美观。
采用分离空气绝缘型式，其相间及相地之间的净距离和爬电距离远远大于标准要求，极为安全可靠。
内部绝缘件均采用高强度环氧树脂材料，提高了母线槽的抗动、热稳定的能力。
接头采用对接连接方式，同时采用双连接铜排连接有效地增加了接头的接触面积，且安装方便、快捷。

2、主要技术参数
母线槽各项性能符合
母线槽能保证在额定电流及110%的额定电压下长期正常工作。
母线槽在周围空气温度为20土C,相对湿度为50 ~ 70的常态下，其每节的绝缘电阻不低于20MQ。

母线槽能承受3750V工频耐压，历时1min无击穿和闪络现象。
母线槽在长期通以额定电流时，其导电部位的温升不超过表( 1 )的极值。

插接箱与母线槽的插拔次数不少于200次。母线槽的防护等级达IP30。
不同电流等级的母线其每相的母排规格见表(2)。

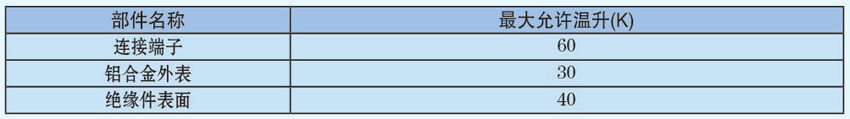

表1 母线槽在长期通以额定电流时其导电部位的温度极值

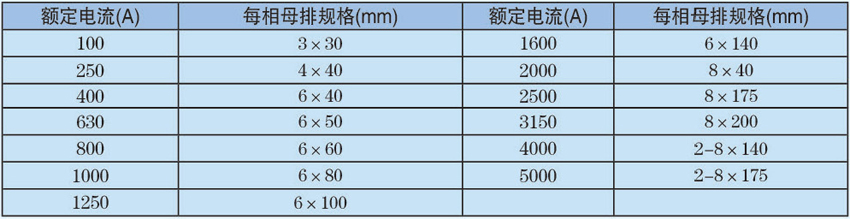

表2 母线槽不同电流等级的母线其每相的母排规格
