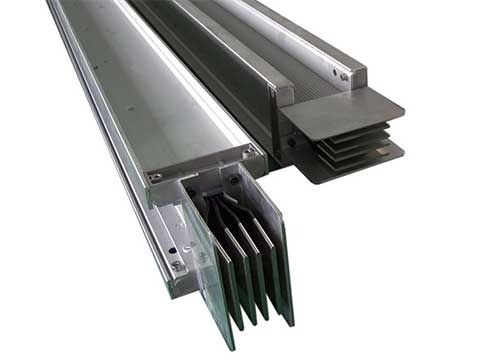

CMC密集绝缘母线槽

CMC密集绝缘母线槽

CMC密集绝缘母线槽适用范围

CMC系列密集绝缘母线槽适用于交流三相四线、三相五线制，频率50~60 Hz，额定电流在100 ~ 5000A的供配电系统，作为工矿，企事业和高层建筑中供配电系统输出电能之用，特别适用于车间、老企业的改造。

1、结构特点

◆散热能力较强

该系列母线槽相与相及相外壳均紧贴在一起，故能承受较大的电动应力和热应力。并能将导电排所产和的热量迅速散发，载流量大。

接头用绝缘螺栓紧固，同时采用双连接铜排连接，有效增加了接头接触面积，大大降低了接头部位温升。

◆布线灵活

该系列母线槽插接口设置灵活方便，可设置大量的插口，通用性较强，当调整用电设备位置时，无需变动供电系统。

2、主要技术参数

母线槽符合IEC439- 2、GB7251.2- -1997。

母线槽级保证在额定电流及110%的额定电压下长期正常工作。

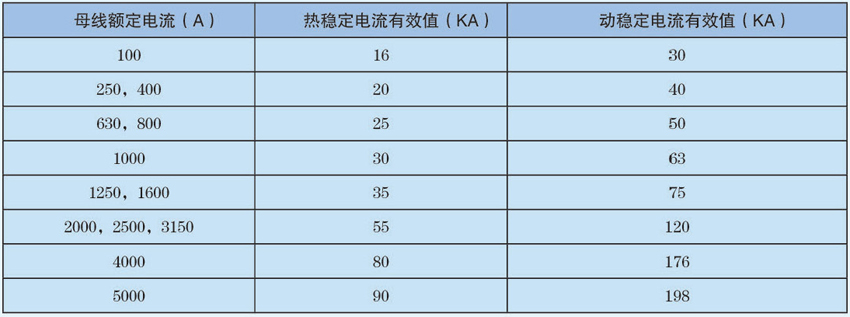

母线槽根据表(1 )的数据能过动、热稳定试验，且试验后母线呈无可觉察的永久变形。 CMC系列母线槽电流数据

表1

CMC系列母线槽能承受3750 V工频耐压，历时1min无穿和闪络现象。

母线槽插接箱与母线槽的插拔次数不少于200次。

CMC系列母线槽为全封闭结构，防护等级可达IP40。

母线槽横截面外形尺寸及每米重量见图(1)及表(2)。

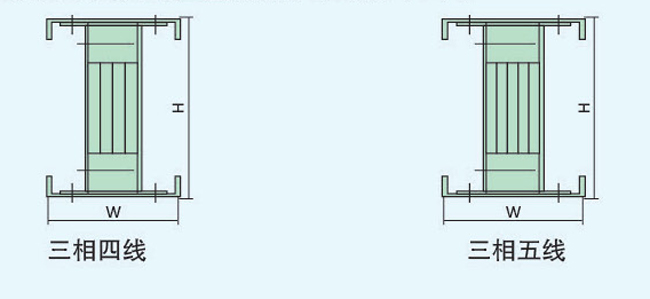

CMC密集绝缘母线槽横截面

图1

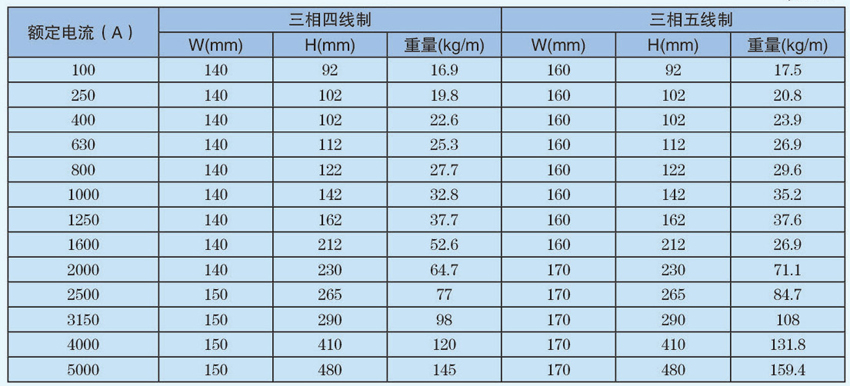

CMC密集绝缘母线槽外形尺寸重量参数

表2
