空气绝缘型母线槽——CKX
空气绝缘型母线槽适用范围
CKX系列母线槽适用于交流三相四线、三相五线制，频率50- 60Hz,额定电压至600V，额定工作电流250- 5000A的供配电系统承担配电任务，用于低压配电屏与大、中型负载的连接，主要应用于现代化的车间、厂房和高层建筑。
◆外壳特点
该系列母线槽外壳采用弯折成型，体积小，外观精美，极大的提高了载荷能力。
◆安装极为方便
采用对接式安装方式使得母线槽在安装过程中显得非常便捷、灵活，大大节省了安装时间。
◆极为安全可靠

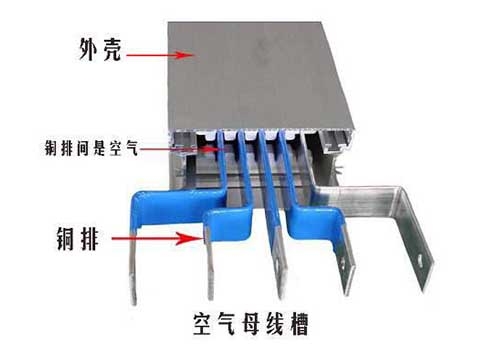

a、采用分离空气绝缘型式，其相间的安全净距和爬电距离远远大于标准要求。
b、内部绝缘件采用高强度环氧树脂提高了母线槽抗动、热稳定的能力。
◆标准化程度高
所有电流等级的母线槽均采用统一的盖板，标准化程度高、互换能力强、变容接口方便。
母线槽能承受2500V工频耐压，历时1min无击穿和闪络现象。
母线槽在长期通额定电流时。其导电部位的温升不超过表(1 )所列的数值。
插接箱与母线槽的插拔次数不少于200次。防护等级达IP30。
额定电流与每相母排规格对照见表2。

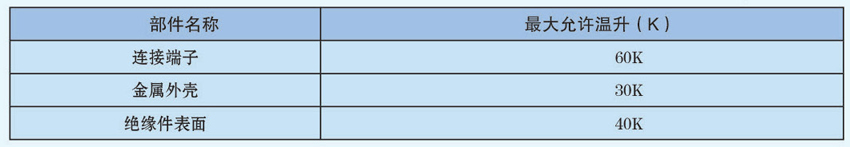

表1

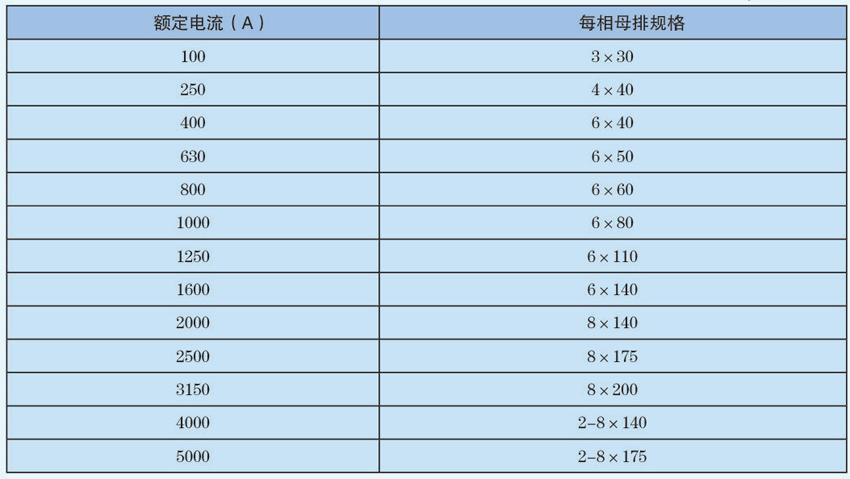

表2、母线槽额定电流与每相母排规格对照表
连接与安装

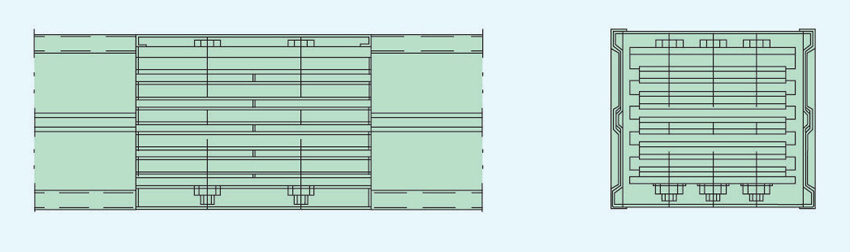

母线槽的连接图：
