高强封闭母线槽——CFW-3

适用范围

      CFW-3A高强封闭母线专供交流三相四线、三相五线制、频率50~ 60Hz，额定电压至600v，额定工作电流200-4000A的供配电系统传输电能之用。

一、结构特点

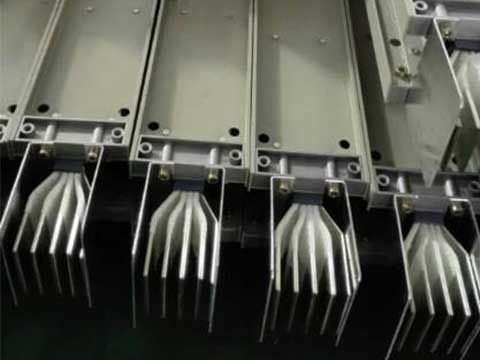

      ◆适合于大跨距安装

      该系列母线槽体积小、结构紧凑，外壳采用成型机辊压成波纹形截面型材，极大地提高了其载荷能力，使其具有非凡的支撑强度，可保证连接6m母线中心载重70kg，挠度不超过15mm，解决了大跨距场所安装无法支撑吊装的难题。

      母线槽可在1m长度内设置2个插口，两面设置即可4个，而不影响其支撑强度。

      ◆安装方便快捷

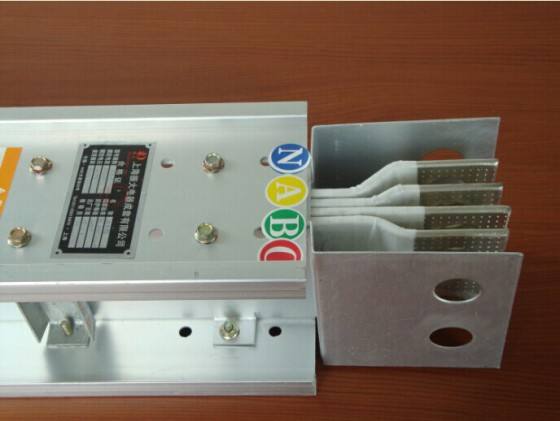

      a、因其设计跨距大，所以安装支撑少，接头数量少，可大幅度提高安装速度;b、采用对接式接头，连接时只需将连接铜排插入接头，再拧紧螺栓即可;C、体积小、重量轻、方便安装。

      ◆散热性能好、适合大电流输送，过载能力强

      a、波纹型盖板在散热时起到助板的作用，增大了散热面积，热阻小，  导热速度快，降低了铜排的温升。

      b、接头采用双面搭接，使母线槽接头处铜排搭接面积增大了一倍，降低了接触电阻及接头的温升。

      ◆标准化程度高

      所有电流等级的母线槽均采用统一- 的盖板，标准化程度高、互换能力强、变容接口方便。

二、主要技术参数
      母线槽各项性能符合IEC439- 2、GB7251.2 -1997。
      母线槽能在额定电流及110%的额定电压下长期正常工作。

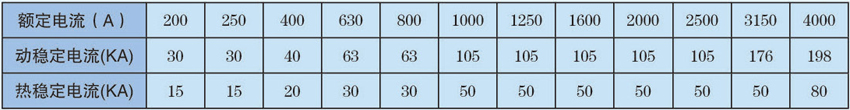

      母线槽外壳采用辊压型材组装，导电排采用经济电流密度，使其能承受较强的电动压力和热应力。根据下表的数据通过动热稳定试验，且试验后母线呈无可觉察的永久变形。

因CFW- 3A高强封闭母线槽独特的设计风格、合理的结构型式。使其集空气型和密集型优点于一身，且在国内母线槽产品中独树一帜。因其显著优越的机械性能和电气性能，使其广泛应用于电力、石油、化工、交通、民航等现代化高层建筑、大型厂房、变电站、发电厂等供电场所中配电室、地下室、坚井段的敷设。

CFW- 3A高强封闭母线槽导电排包覆多层绝缘材料，能承受3750V的工频耐压，历时1min无击穿和闪络现象。

在周围空气温度为20士C，相对湿度为50 ~ 70%的常态下其每节绝缘电阻不低于20MΩ。

CFW- 3A高强封闭母线槽采用高强全封闭结构防护等级可达IP40。

CFW- 3A高强封闭母线槽插接箱与母线槽的插拔次数不少于200次。
