昆明桥架规范是什么
2019.03.16
昆明桥架规范适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设。
2 电缆桥架安装和桥架内电缆敷设,应按已批准的设计文件施工。

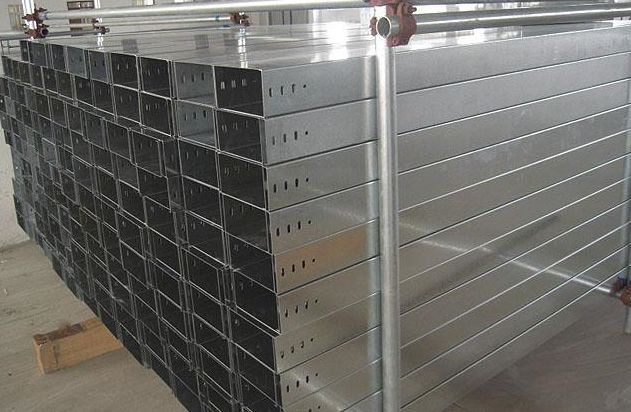

3 由支、吊、托架支撑的托盘(槽)或梯架直线段、弯通非直线段组合而成,敷设电缆具有连续性的刚性结构系统,为电缆桥架。见图12.1.3
1.4 金属桥架及其支架和引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠,且必须符合下列规定:
1.金属桥架及支架全长应不少于2处与接地(PE)或接零(PEN)干线相连接;
2.非镀锌电缆桥架间连接板的两端跨接线铜芯接地线,接地线小允许截面积不小于4mm2;
3.镀锌电缆桥架间连接板的两端不跨接接地线,但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
6 电缆桥架处如有防火要求的场所,应采取防火隔离措施。
桥架的宽度和高度就按下表选择,并应符合电缆真充率不超过有关标准规范的规定值,动力电缆可取40-50%,控制电缆可取50-70%,另外需予留10-25%的式程发展余量。
2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。
3、支、吊架规格的选择,应按桥架规格、层数、跨距等条件配置。并应满足荷载的要求。
昆明桥架规范网络中任一线路的大自动过电流保护的额定电流值或整定值(A) 桥架横截面充许小值(mm2) 0-60 129 61-100 258 101-200 452 201-400 645 401-600 968
