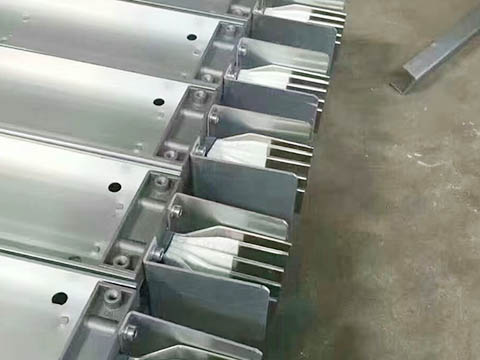

通过安装设计优化密集母线槽的散热效果，需从空间布局、通风系统、安装方式、辅助散热组件四方面入手，结合流体力学原理与热传导规律，构建效率高的散热路径。以下是具体方法及技术要点：

一、空间布局：创造散热基础条件
1.安装间距优化
水平安装：
母线槽与墙面、吊顶间距≥300mm，避免形成封闭热腔；
多组母线槽并排安装时，间距≥200mm（电流≥2500A时增至300mm），形成横向对流通道。
垂直安装：
竖井内母线槽与墙体间距≥200mm，顶部与底部预留贯通通道（如顶部设排风口，底部设进风口），利用热压效应形成自然对流（烟囱效应）。
每5~8层设置水平通风隔板，避免垂直方向热量堆积。
2.路径规划避热
避开热源设备（如锅炉、变频器）上方或紧贴布置，与热源水平距离≥1.5m，垂直距离≥2m；
无法避开时，采用隔热板（如硅酸铝纤维板，导热系数≤0.05W/(m·K)）隔离，板间距≥50mm。
二、通风系统：强化空气对流
1.自然通风设计
在母线槽密集区域（如配电房）设置百叶窗或通风孔，开孔率≥30%，且进风口低于母线槽底部，出风口高于顶部，利用温差驱动气流；
吊顶内安装时，每10~15m开设通风检修口（尺寸≥600×600mm），增强空气流通。
2.强制通风方案
局部风冷：
在母线槽接头、分支处等易发热点，加装小型轴流风机（风量50~100m³/h，风压≥30Pa），定向吹扫发热区域，可使局部温降低10~15K。
系统级风冷：
对大电流母线槽（≥4000A），采用封闭母线槽+管道式通风系统：
进风口连接中央空调冷风（温度≤26℃），出风口接至室外；
风速控制在2~3m/s，换气次数≥12次/h，可使整体温升降至标准值以下。
3.水冷散热（端场景）
当环境温度＞50℃或母线槽电流＞6300A时，采用外壳内置水冷管道：
管道材质：不锈钢304（耐腐蚀），管径DN25~DN32，间距150~200mm；
水流参数：流速≥1.5m/s，进水温度≤30℃，进出口温差控制在5~8℃；
散热效率：每米母线槽可带走热量800~1200W，温升降幅可达20~25K。
三、安装方式：优化热传导路径
1.支架与吊架设计
采用导热性支架（如铝合金型材）替代传统角钢，支架与母线槽外壳接触面积增大50%，并涂抹导热硅脂（导热系数≥2.0W/(m·K)），提升传导效率；
垂直安装时，每2~3米设置刚性支架固定，避免因晃动导致接触不良发热（接触电阻增大可能使局部温升增加20%以上）。
2.穿墙与穿楼板处理
穿墙孔洞尺寸比母线槽外壳大50~80mm，四周用防火泥填充时预留散热间隙（间隙宽度≥20mm），避免墙体阻隔空气流通；
穿楼板处设置通风套管（直径≥母线槽外径+100mm），套管内壁加装导流叶片，引导气流向动。
四、辅助散热组件：增强被动散热能力
1.散热翅片与导流板
在母线槽外壳外侧焊接铝制散热翅片（翅高30~50mm，间距40~60mm），表面积增加40%~60%，适用于户外或高温车间；
在密集安装的母线槽之间加装导流板（倾斜角度30°~45°），引导气流横向穿过母线槽间隙，提升对流速度。
2.相变材料应用
在导体与绝缘层之间嵌入相变材料（如石蜡基复合材料，相变温度60~80℃），当温度升高时材料吸热融化，延缓温度上升速率，可抑制峰值温度10~15℃。
总结：安装设计的核心原则
1.减少热阻：通过增大接触面积、使用导热材料，缩短热量从导体到外壳的传导路径；
2.强化对流：利用自然通风或强制通风，加速外壳向环境的散热速率；
3.规避聚集：避免母线槽在狭小空间内密集布置，预留足够散热间距与气流通道；
4.动态适配：根据实际负载与环境温度，灵活选择风冷/水冷等辅助散热手段，实现散热能力与发热功率的动态平衡。
通过以上安装设计优化，可使密集母线槽的散热效率提升20%~40%，确保在额定负载下长期稳定运行，同时降低运维成本与安全隐患。
