密集母线槽因导体紧密贴合绝缘材料,散热主要依赖外壳传导,若设计或选型不当易引发过热风险。以下从结构优化、材料升级、安装设计、智能监控四个维度解析散热解决方案,并附具体技术参数与案例:
一、结构设计:从源头提升散热效率

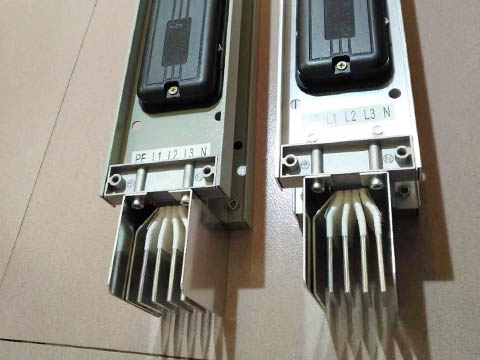

1. 导体布局优化
并列式排列:
将三相导体(A/B/C)与中性线(N)呈“一”字水平排列,增大与外壳接触面积(接触面积提升30%~50%)。
例:1000A密集母线槽采用4×100×10mm铜排并列,外壳温度较传统垂直排列降低8~12℃。*
错位式分层:
大电流场景(≥2500A)采用上下两层导体错位布置,避免热量叠加,层间间距≥20mm以形成空气对流通道。
2. 外壳散热结构
波纹式外壳:
外壳采用冷轧钢板辊压出波纹状凸起(波高5~8毫米,间距20~30mm),表面积增加20%~30%,散热系数提升15%。
翅片式散热:
铝合金外壳外侧焊接散热翅片(翅高20~50mm,间距30~50mm),适用于高温环境(如冶金车间),可使温升降低10~15K。
二、材料升级:热传导与绝缘的平衡
1. 导体材料选择
高导电率铜排:
采用T2紫铜(含铜量≥99.9%),电阻率≤0.0172μΩ·m,相比T3铜(电阻率0.0185μΩ·m),同等电流下导体损耗降低7.5%。
复合导体技术:
铜铝复合排(外层铜≥0.5mm,内层铝)兼顾导电与成本,电阻比纯铝排低40%,温升降低约12℃(适用于800A以下场景)。
2. 绝缘材料导热优化
高导热绝缘层:
使用添加氮化铝(AlN)或石墨烯的改性环氧树脂,导热系数从0.2W/(m·K)提升至0.8~1.2W/(m·K),热阻降低60%。
薄绝缘设计:
在满足耐压标准(如工频耐压3750V/1min)前提下,绝缘层厚度从3mm减至2mm,热传导效率提升25%。
三、安装与环境设计:构建散热系统
1. 安装间距与通风
垂直安装:
竖井内母线槽与墙体间距≥200mm,顶部设置轴流风机(风量≥2000m³/h),形成自下而上的对流散热通道。
水平安装:
支架间距≤2m,避免过长线路积热;吊顶内安装时,预留≥300mm净空高度,增设通风百叶(开孔率≥30%)。
2. 环境温度控制
强制风冷:
在密集型母线槽接头处设置微型风机(风压≥50Pa,风量≥50m³/h),通过管道引入外界冷空气,可使局部温升降低15~20K。
水冷散热:
端高温场景(如电炉车间)采用外壳内置水冷管道(管径DN20~DN32,水流速≥1.5m/s),散热功率可达500W/m以上。
四、智能监控:实时预警过热风险
1. 温度监测系统
无线测温模块:
在导体接头处嵌入RFID温度传感器(精度±1℃,测温范围-40~125℃),通过网关实时上传数据至监控平台,温升超过60K时自动报警。
红外热成像巡检:
定期使用热像仪(精度±2%或±2℃)扫描母线槽整体温度场,识别局部热点(如接触不良导致的温度异常区域)。
2. 智能载流调节
动态负载分配:
搭配智能电力监控系统(如Acrel-2000),根据实时温升数据自动调整各回路负载,避免单一母线槽过载(如多组母线槽并联时均衡电流)。
五、典型案例:散热方案落地效果
| 场景 | 问题描述 | 解决方案 | 效果数据 |
|------------------|---------------------------|-------------------------------------|-----------------------------|
| 数据中心 | 4000A母线槽温升达75K(超标15K) | ① 外壳升级为翅片式铝合金;② 加装强制风冷系统 | 温升降至58K,低于标准值(60K) |
| 冶金厂房 | 环境温度50℃,母线槽频繁过热 | ① 导体改用镀银铜排(接触电阻降低30%);② 水冷外壳 | 持续运行温度≤70℃,满足耐温要求 |
| 高层建筑竖井 | 垂直母线槽顶部积热严重 | ① 每5层设置通风百叶;② 接头处安装无线测温 | 顶部与底部温差从25℃缩至8℃ |
总结:散热核心逻辑
密集母线槽的散热需通过“结构传导+材料导热+环境对流+智能监控”四维协同:
短路径传导:减少热阻,通过导体与外壳的接触快速导走热量;
低损耗发热:优选高导电材料,从源头降低焦耳损耗;
主动式散热:在高负荷场景中引入风冷/水冷等主动手段,突破自然散热限;
预防性控制:借助智能监测提前发现隐患,避免过热演变为故障。
通过以上方案,可将密集母线槽的温升控制在标准范围内(如GB 7251.2规定铜排温升≤60K),确保大电流场景下的安全稳定运行。
