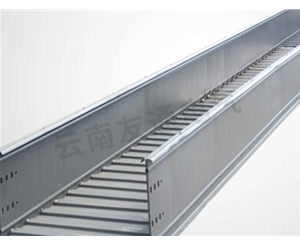

电缆桥架分为槽式、托盘式和梯架式、网格式等结构，由支架、托臂和安装附件等组成。建筑物内桥架可以独立架设，也可以附设在各种建(构)筑物和管廊支架上，应体现结构简单，造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理。接下来，云南友通电气给大家来讲讲电缆桥架的施工流程以及注意事项，一起来看看吧。

1、测量定位：

在施工前现场工作负责人组织工作班骨干及其他相关人员到现场实地勘察，根据施工图纸结合现场实际情况，认真核实电缆桥架走向是否正确，电缆桥架净高是否符合要求，是否有与其它管线交叉。如现场发现电缆桥架与其它管线交叉时，应及时提出，并组织相关施工单位到现场进行沟通协调，梯架或托盘式桥架（有孔托盘）水平安装时的距地高度一般不宜低于 2.5m，（无孔托盘）距地高度可降低到 2.2m；

2、支吊架制作安装

根据施工图纸设计标高及桥架规格，进行定位，然后根据现场实际位置测量尺寸制作支架，支架进行工厂化成产或者现场进行对原材料进行加工。在无吊顶沿梁底吊装或者靠墙支架安装，在有吊顶处在吊顶内吊装或者靠墙支架安装。靠墙安装支架固定采用膨胀螺丝栓固定，支架间距不超过2米。在直线段和非直线段连接处、过建筑变形缝处和弯曲半径大于300mm的非直线段中部应增设吊架，支吊架安装应保证桥架水平或者垂直符合要求。

3、桥架安装

（1）对于特殊形状桥架，如弯头、直通、三通等，将现场测量的尺寸交于材料供应商，由供应商依据现场数据尺寸制作，减少现场加工。桥架材质、型号、厚度以及附件满足设计要求。对于现场位置无法提前制作的，在施工现场按照实际情况进行现场加工；

（2）桥架安装前，电缆桥架直线段和弯通的侧边均有螺栓连接孔，当桥架的直线段之间、直线段与弯通之间需要连接时，可用直线连接板进行连接。有的桥架直线段之间连接时还在侧边内侧使用内衬板；

（3）连接两段不同宽度或高度的托盘，梯架可配置变宽连接板或变高板；

（4）托盘、梯架分支、引上、引下处宜有适当的弯通。因受空间条件限制不便装设弯通或有特殊要求时，可使用铰链连接板和连续铰接板；

（5）梯架（托盘）连接板的螺栓应紧固，螺母应位于梯架（托盘）的外侧；

（6）当直线段钢制电缆桥架超过 30m、铝合金或玻璃钢制电缆桥架超过 15m 时，应有伸缩缝，其连接宜采用伸缩连接板；电缆桥架跨越建筑物伸缩缝处应设置伸缩缝；

4、接地处理

桥架与桥架连接处均应有接地线连通，桥架之间用不小于4mm2的软铜线进行跨接，再将桥架与接地线相连，使电缆桥架系统应具有可靠的电气连接并接地。
